Ihr plant eine Photovoltaikanlage, eine Wärmepumpe oder eine Wallbox in Berlin oder Brandenburg und euch wird erzählt, euer alter Zählerschrank müsse zwingend für 4.000 € bis 5.000 € komplett herausgerissen werden? Die Praxis zeigt: In sehr vielen Fällen genügt ein normgerechtes Upgrade mit SLS-Schalter und Überspannungsschutz. Als zertifizierter Elektro-Meisterbetrieb erklären wir bei TICON Energy die aktuellen VDE-Anwendungsregeln, reale Kosten und die genauen Vorgaben von Stromnetz Berlin und E.DIS.
Die größte Kaufhürde bei Solaranlagen: Mythos Zählerschrank-Erneuerung
Hallo Leute, mein Name ist Kevin Döhnel. Ich bin Wirtschaftsingenieur für Elektrotechnik (TU) und Geschäftsführer von TICON Energy. In unserer täglichen Meister-Praxis bei Vor-Ort-Terminen in Berlin und Brandenburg begegnet uns immer wieder dieselbe Masche: Hauseigentümer haben sich Angebote von überregionalen Vertriebsplattformen oder reinen Solar-Vermittlern eingeholt und fallen aus allen Wolken.
Auf dem Kostenvoranschlag stehen pauschal 3.500 € bis 5.000 € Zusatzkosten für einen angeblich zwingend notwendigen “Komplettaustausch des Zählerschranks”. Begründung der Vertreter: “Der Zählerschrank entspricht nicht mehr der VDE AR-N 4100, da verweigert der Netzbetreiber sonst die Inbetriebnahme.”
Ich möchte hier als eingetragener Elektromeister ganz deutlich mit diesen Märchen aufräumen. Ein bestehender Zählerschrank muss bei der Installation einer Solaranlage keineswegs immer komplett herausgerissen werden. Bei einem Großteil der Bestandsgebäude in unserer Region lässt sich die vorhandene Elektroverteilung mit gezielten Nachrüstungen absolut normkonform ertüchtigen.
"Bei uns ist das allerwichtigste Kriterium, dass vor dem Zähler ein selektiver Leitungsschutzschalter installiert wird – im Fachjargon SH-Schalter oder bei Hager SLS genannt. Lasst euch nicht einreden, dass jeder Schrank neu muss: Bei fast allen Verteilern ab Mitte der 1990er Jahre lässt sich der SLS-Schalter auf der vorbereiteten Schiene problemlos nachklicken!"
Die 3 Zählerschrank-Epochen in Berlin & Brandenburg
Ob euer Zählerschrank fit für Photovoltaik ist oder modernisiert werden muss, hängt maßgeblich vom Baujahr und der internen Bauform ab. In unserem Netzgebiet bei Stromnetz Berlin und E.DIS treffen wir im Wesentlichen auf drei historische Epochen:
1. DDR-Bakelittafeln & alte Holzrückwände (vor ca. 1980)
Im Ostteil von Berlin sowie im Brandenburger Umland finden wir im Altbau oft noch die klassischen schwarzen DDR-Zählertafeln aus Bakelit mit Schraubsicherungen (Diazed) oder durchsichtige Zählerkästen. Im Westteil Berlins stehen dagegen vereinzelt noch Holzverteilerkästen aus den 60er und 70er Jahren.
- Technischer Zustand: Kein geschlossener Berührungsschutz, keine Sammelschienen, kein unterer Anschlussraum (NAR).
- Die harte Realität: Hier ist eine Nachrüstung schlichtweg unmöglich. Nach VDE-AR-N 4100 und TAB 2023 muss der Zählerschrank komplett durch einen modernen Stand- oder Wandschrank ersetzt werden.
2. Die Übergangsphase (ca. 1980 bis 1995)
Zählerschränke aus dieser Ära besitzen meist bereits ein Blechgehäuse und Standard-Reiheneinbaugeräte auf Hutschiene, nutzen jedoch noch die traditionelle 3-Punkt-Zählerbefestigung (Zählerkreuz mit drei Schrauben).
- Technischer Zustand: Der Raum unterhalb des Zählers ist oft schmal bemessen oder besitzt keine 40-mm-Sammelschiene.
- Lösungsweg: Oft lässt sich mit einer speziellen BKE-Adapterplatte oder einem seitlich angeflanschten Zusatzgehäuse arbeiten, um den Zählerplatz auf moderne Stecktechnik umzurüsten. Ein Totalabriss ist nicht zwingend erforderlich, sofern das Gehäuse mechanisch stabil und berührungssicher ist.
3. Moderne Zählerschränke mit Hutschiene / Sammelschiene (ab ca. 1995)
Wer ab Mitte der 90er Jahre gebaut oder saniert hat, besitzt hervorragende Karten. Diese Schränke verfügen im unteren Anschlussraum (NAR) über eine 5-polige Sammelschiene oder eine genormte Hutschiene.
- Technischer Zustand: Ausreichend Platz im oberen und unteren Anschlussraum.
- Lösungsweg: Abdeckung abnehmen, SLS-Schalter aufklicken, Überspannungsschutz ergänzen – fertig. Der Kostenaufwand bleibt minimal.
Aufbau Zählerschrank Photovoltaik: Die 3 Pflicht-Komponenten
Sobald eine Solaranlage, ein Batteriespeicher oder eine Wärmepumpe ans Netz geht, gilt dies nach DIN VDE 0100-712 als wesentliche Änderung der elektrischen Anlage. Die Netzbetreiber Stromnetz Berlin und E.DIS verlangen bei der Inbetriebsetzung zwingend drei zentrale Sicherheits-Bausteine:
1. Der Selektive Leitungsschutzschalter (SLS-Schalter)
Der SLS-Schalter sitzt im netzseitigen Anschlussraum (NAR) direkt vor dem Stromzähler. Er erfüllt eine doppelte Schutzfunktion:
- Er löst im Kurzschlussfall zeitverzögert aus, damit Sicherungsautomaten im Haushalt selektiv abschalten können, ohne das gesamte Haus lahmzulegen.
- Er schützt den Zähler und die 10-mm²- bzw. 16-mm²-Zählerverdrahtung vor thermischer Überlastung. Im typischen Einfamilienhaus setzen wir standardmäßig 35-Ampere-SLS-Schalter ein (bei 16-mm²-Verdrahtung auch 50 Ampere).
- Der Praxis-Vorteil: Der Elektriker kann den Zählerplatz jederzeit gefahrlos spannungsfrei schalten, ohne dass die verplombten Panzersicherungen im Hausanschlusskasten gezogen werden müssen.
2. Der Überspannungsschutz (SPD Typ 1 + Typ 2)
Nach DIN VDE 0100-443 und VDE 0100-534 ist ein Überspannungsschutz seit 2018 bei jeder wesentlichen Änderung vorgeschrieben. Photovoltaikmodule auf dem Dach wirken physikalisch wie ein Fänger für atmosphärische Überspannungen bei Gewittern in der Umgebung.
- Im Zählerschrank montieren wir vorzugsweise einen Kombi-Ableiter (Typ 1+2), der energiereiche Blitzteilströme sowie induktive Überspannungen sicher gegen die Haupterdungsschiene (Potentialausgleich) ableitet.
- Geräte wie Wechselrichter, Haussteuerungen und empfindliche Küchengeräte bleiben dadurch zuverlässig vor Überspannungsschäden geschützt.
3. Das APZ-Feld (Abschlusspunkt Zählerplatz) – Mythos und Realität
Das sogenannte APZ-Feld hat in den letzten Jahren für massive Verwirrung und unnötige Kosten gesorgt. Die Norm VDE-AR-N 4100 sah dafür ein plombiertes, 300 mm hohes Leerfeld mit LAN-Buchse und getrennter Stromversorgung vor, um dort künftige Kommunikationsgeräte des Netzbetreibers unterzubringen.
Was befindet sich in der Praxis in diesen Feldern? Zu 99 % gähnende Leere. Moderne intelligente Messsysteme (Smart Meter Gateways) kommunizieren nicht über fest verlegte DSL-Modems, sondern arbeiten autark über verschlüsselte Mobilfunknetze (LTE-M / 4G). Die kompakte Antenne und das Gateway finden problemlos im oberen Raum für Zusatzanwendungen (RFZ) Platz.
In der neuesten Revision der Anwendungsregel VDE-AR-N 4105 wurde klargestellt: Ein separates APZ-Feld muss bei Bestandsgebäuden nur dann zwingend realisiert werden, wenn der regionale Netzbetreiber dies explizit verlangt und tatsächlich nutzt. Ein teurer Schranktausch nur für ein leeres Phantom-Feld gehört damit der Vergangenheit an!
Der Sigenergy Home Gateway Vorteil: 500 € im Zählerschrank gespart
Bei TICON Energy setzen wir bei anspruchsvollen Projekten bevorzugt auf das innovative Sigenergy SigenStor Speichersystem in Verbindung mit dem Sigenergy Home Gateway. Und genau hier zeigt sich eine enorme elektrohandwerkliche Raffinesse, die euch bares Geld spart:
- Integrierter AC-Überspannungsschutz (SPD): Das Sigenergy Home Gateway verfügt werksseitig über einen eingebauten Typ 2 Überspannungsschutz (Search Protection Device), der direkt auf den Netzeingang geschaltet ist.
- Die Norm-Lücke clever genutzt: Die VDE-Norm fordert, dass der Überspannungsschutz so nah wie möglich am Gebäudeeintritt bzw. Einspeisepunkt sitzen muss – sie verlangt keineswegs zwingend, dass er auf der Zählerschiene platziert sein muss.
- Echtes USV-Notstromsystem: Das Gateway trennt das Hausnetz bei Netzausfall allpolig in unter 5 Millisekunden vom öffentlichen Stromnetz. Die gesamte Steuerung und Netztrennung findet im externen Gateway statt.
Dadurch entfällt im ohnehin engen Zählerschrank der Platzbedarf für klobige Umschaltboxen und teure Zusatz-Ableiter. Ihr spart nicht nur wertvolle Teilungseinheiten auf der Hutschiene, sondern reduziert die Materialkosten um 300 € bis 500 €.
Zählerschrank Einfamilienhaus mit Wärmepumpe & Photovoltaik: Die Zählerkaskade
Wer neben der PV-Anlage eine elektrische Wärmepumpe oder eine Wallbox betreibt, steht vor einer strategischen Herausforderung: Wie lässt sich der kostenlose Solarstrom vom Dach für die Heizung nutzen, ohne den Anspruch auf günstige Wärmepumpen-Stromtarife zu verlieren?
Früher wurden Wärmepumpen einfach an einen separaten Zähler gehängt. Das Problem dabei: Die Solaranlage speiste nur in den Haushaltszähler ein. Die Wärmepumpe konnte kein einziges Kilowatt Sonnenstrom nutzen und musste das ganze Jahr über teuren Netzstrom beziehen.
Die Lösung: Kaskadenmessung (Messkonzept 7 / 8)
Die Zählerkaskade löst dieses Dilemma durch eine intelligente Hintereinanderschaltung zweier Zweirichtungszähler im Zählerschrank:
- Zähler 1 (Hauptzähler am Netzübergabepunkt): Misst den gesamten Netzbezug und die gesamte PV-Einspeisung des Hauses. An diesem Zähler hängt auch die steuerbare Verbrauchseinrichtung (Wärmepumpe / Wallbox nach § 14a EnWG).
- Zähler 2 (Abgrenzungszähler): Sitzt in Reihe hinter Zähler 1. An ihm hängen ausschließlich die Haushaltsverbraucher sowie der Wechselrichter der Solaranlage.
- Virtuelle Differenzmessung:
- Der Haushaltsverbrauch entspricht direkt dem Messwert von Zähler 2.
- Der Stromverbrauch der Wärmepumpe errechnet sich rechnerisch aus der Differenz: Zähler 1 minus Zähler 2.
Maximaler Spareffekt nach § 14a EnWG
Durch diese Schaltung fließt überschüssiger Solarstrom automatisch zuerst in den Haushalt, dann in die Wärmepumpe bzw. Wallbox und erst danach ins öffentliche Stromnetz. Reicht die Sonne im Winter nicht aus, bezieht die Wärmepumpe Netzstrom zum vergünstigten Heizstromtarif mit drastisch reduzierten Netzentgelten.
Sowohl Stromnetz Berlin als auch E.DIS unterstützen dieses Messkonzept vollumfänglich. Voraussetzung im Zählerschrank: Entweder ein zweites freies Zählerfeld oder ein kompakter Anbau-Verteiler direkt neben dem Hauptschrank.
Photovoltaik Kabel zum Zählerschrank: Querschnitte, Verlegung & Brandschutz
Ein oft unterschätzter Punkt bei der Planung ist die Leitungsverbindung zwischen Dach, Wechselrichter, Speicher und Zählerschrank. Hier gelten im Einfamilienhaus klare elektrotechnische Spielregeln:
1. DC-Solarkabel (Dach zum Wechselrichter)
- Kabeltyp: Doppelt isolierte, UV- und witterungsbeständige Solarkabel (H1Z2Z2-K) mit 4 mm² oder 6 mm² Querschnitt.
- Verlegung: Bevorzugt in metallenen oder flammwidrigen Installationsrohren durch ungenutzte Kaminschächte oder an der Außenwand im geschlossenen Alukanal.
2. AC-Leitung (Wechselrichter / Speicher zum Zählerschrank)
- Kabeltyp: 5-adrige Mantelleitung (NYM-J oder NYY-J).
- Querschnitts-Dimensionierung: Bei typischen String-Wechselrichtern bis 10 kWp reicht bei kurzen Leitungswegen (unter 15 m) ein Querschnitt von 5x6 mm² aus. Bei leistungsstarken Hybridwechselrichtern mit Notstrom-Ersatzstromfähigkeit (z.B. Sigenergy bis 15 kW / 25 kW) verlegen wir grundsätzlich 5x10 mm² oder 5x16 mm², um Spannungsabfälle unter 1 % zu halten und thermische Reserven für Dauerlastbetrieb sicherzustellen.
3. Potentialausgleich & Erdung
- Die PV-Unterkonstruktion auf dem Dach muss zwingend mit einem mindestens 1x16 mm² Kupfer-Erdungsleiter (NYY-J) auf dem kürzesten Weg an die Haupt-Erdungsschiene (HES) des Zählerschranks angebunden werden.
Zählerschrank Umbau Photovoltaik Kosten: Nachrüstung vs. Neubau
Was kostet der Umbau des Zählerschranks in der Praxis? Bei TICON Energy bieten wir transparente Festpreise ohne versteckte Nachforderungen:
| Maßnahme / Ausgangszustand | Enthaltene Leistungen & Komponenten | Kostenrahmen (brutto, 0 % MwSt.) |
|---|---|---|
| Option A: Reine Nachrüstung (Schrank ab Bj. 1995 vorhanden) | Einbau SLS-Schalter (35A/50A), Kombi-Ableiter Typ 1+2 Überspannungsschutz, Verdrahtung 10/16 mm², VDE-Prüfprotokoll | 450 € – 850 € |
| Option B: Zählerschrank-Erweiterung (Platzmangel / Kaskade) | Nachrüstung SLS + SPD, Montage Zusatzgehäuse / Wandlerfeld für 2. Zählerplatz (Wärmepumpe § 14a EnWG) | 850 € – 1.450 € |
| Option C: Komplett-Austausch (DDR-Bakelit / Altanlage vor 1980) | Demontage Altanlage, neuer Hager/Striebel&John Zählerschrank nach TAB 2023, SLS, SPD, APZ, Neuverdrahtung aller Hausstromkreise, Netzanmeldung & Abnahme | 2.200 € – 3.600 € |
4-Schritt Ablauf der Zählerschrank-Ertüchtigung bei TICON Energy
Damit die Umrüstung eures Zählerschranks in Berlin oder Brandenburg reibungslos und ohne Stromausfall-Drama abläuft, setzen wir auf einen strukturierten Meisterprozess:
- Fotoprüfung vorab: Ihr ladet ein scharfes Foto eures offenen Zählerschranks hoch. Unsere Elektromeister erkennen innerhalb von 24 Stunden, ob eine Nachrüstung für ein paar hundert Euro ausreicht.
- Fachplanung & Netzanmeldung: Wir stimmen das passende Messkonzept (z.B. Überschusseinspeisung oder Zählerkaskade) direkt mit Stromnetz Berlin, E.DIS oder den Stadtwerken Potsdam ab.

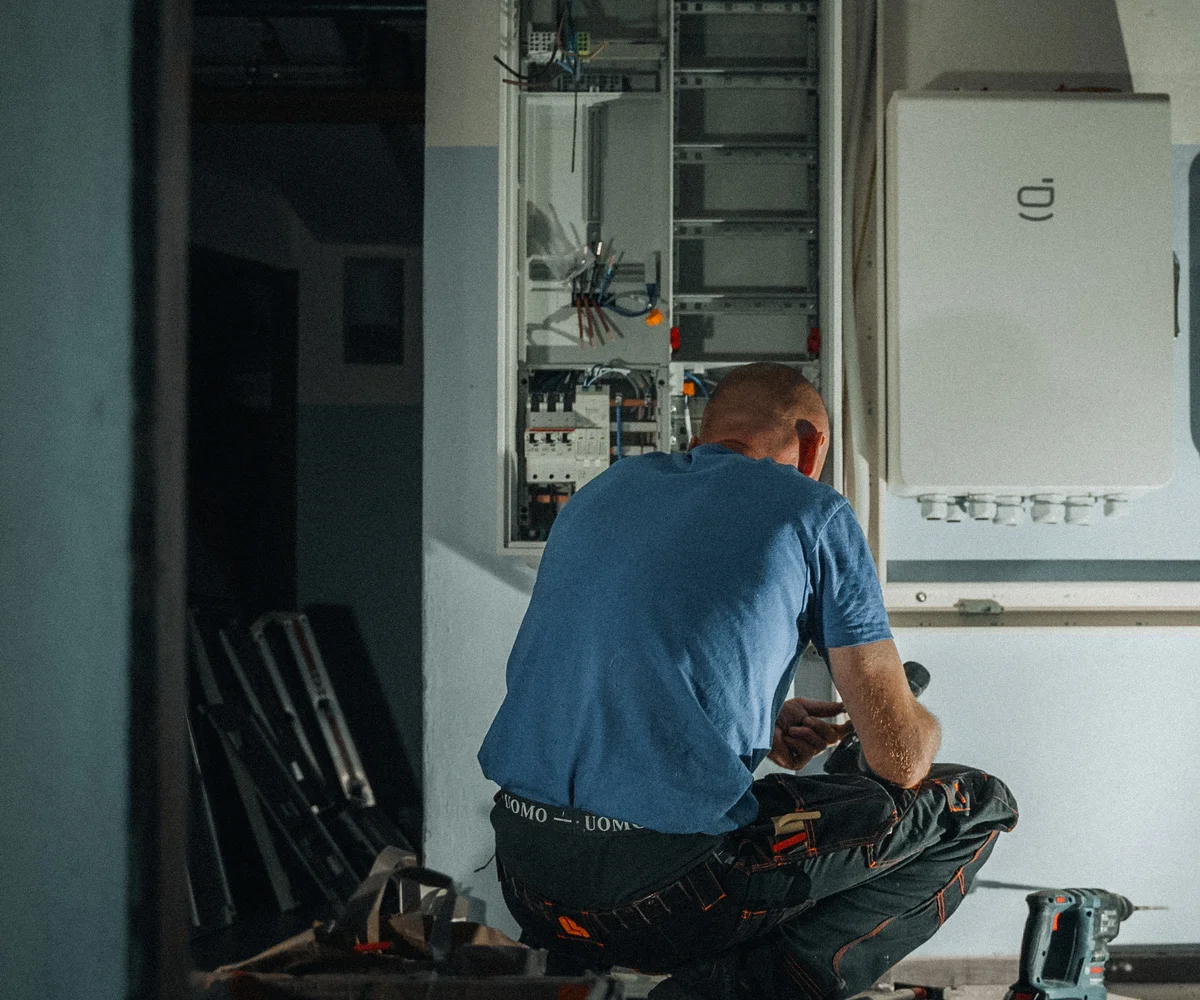

- Meisterliche Installation: Unsere festangestellten Elektroniker für Energie- und Gebäudetechnik bauen die Komponenten sauber ein, richten Kabelkanäle akkurat aus und messen die Schleifen- und Isolationswiderstände nach DGUV V3 ein.
- Zählertausch & Plombierung: Wir übergeben das fertige Inbetriebsetzungsprotokoll (E.8) an den Netzbetreiber, begleiten den Einbau des Zwei-Richtungs-Zählers und verplomben das System normgerecht.
"5+-Sterne für Ticon Energy GmbH: Wir sind äußerst zufrieden von Anfang an. Schnelles Angebot, fundierte Beratung. Dann kam die Installation (Aiko-Module, SigEnergy Wechselrichter und Speicher inkl. Gateway und Wallbox; Umbau vorhandener Zählerschrank), termintreu, sauber, exakt, kompetent – in nur 2 Tagen fertig. Alles funktioniert einwandfrei! Herr Döhnel hat sich persönlich um uns gekümmert und seine Mitarbeiter stehen ihm in Nichts nach."
Über den Autor: Kevin Döhnel
Wirtschaftsingenieur für Elektrotechnik (TU) und Geschäftsführer von TICON Energy. Er ist anerkannter Experte für Photovoltaik, bidirektionales Laden und moderne Zählerschrank-Kaskaden in Berlin & Brandenburg.
Häufig gestellte Fragen (FAQ)
Muss der Zählerschrank für eine PV-Anlage in Berlin immer erneuert werden?
Was kostet der Zählerschrank-Umbau für eine Photovoltaikanlage?
Welchen Vorteil bietet das Sigenergy Home Gateway beim Zählerschrank?
Wie funktioniert die Zählerkaskade bei Photovoltaik und Wärmepumpe?
Darf jeder Handwerker Arbeiten am Zählerschrank ausführen?
